處理方案:在POS路由器接口上設置時鐘設置

內容

簡介

本文討論了SONET上的分組（POS）路由器接口的推薦時鐘源設置，有關暗光纖連接，背對背或電信網絡的建議。

選擇最佳時鐘設置，以確保準確的數據恢復并避免SONET層錯誤。

先決條件要求

該文檔沒有特定要求。

使用的組件

本文檔不限于特定的軟件和硬件版本。

規則

有關文檔規則的更多信息，請參閱Cisco技術提示規則。

推薦的路由器POS接口時鐘設置

此表總結了路由器POS接口的建議時鐘設置：

POS鏈路兩端的時鐘源立即連接到暗光纖或DWDM和ADM或MUX的電信網絡

內部內部

是

否

內部線

是

否

行內

是

否

線-線

否

是

本文其余部分討論了建議使用這些設置的原因。

配置1：背對背，深色光纖或DWDM

Cisco建議您在此配置中將內部配置為內部到內部或將線路配置為內部。不要將兩側都設置為從線路獲取時鐘頻率。在這種配置中，為避免頻移和線路中斷，包括間歇性錯誤和相等的鏈路故障。

要配置兩個背靠背連接的路由器，請使用clock source internal命令。

路由器A

interface POS0/0
  ip address 5.0.2.1 255.255.255.0
  clock source internal

路由器B

interface POS1/0
  ip address 5.0.2.2 255.255.255.0
  clock source internal

為什么選擇內部到內部？

本節說明內部對內部背對背或深色光纖配置的重要性。舉例說明背對背結構。

圖1-背對背結構

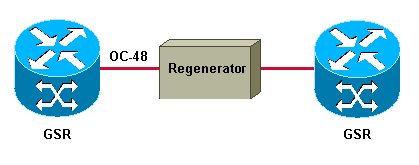

描述暗光纖上的POS連接。

圖2-POS在深色光纖上的連接

關于時鐘頻率的一個普遍誤解是，所有同步鏈路的兩端都必須使用相同的時鐘，因此一端必須從線路中獲得時鐘頻率。此語句對于DTE到DTE的連接是可靠的。但是，此聲明對于雙向第1層鏈路（例如SONET）并不可靠。

這是一個示例，解釋為什么此語句對于雙向雙向1層鏈接不是負面的：

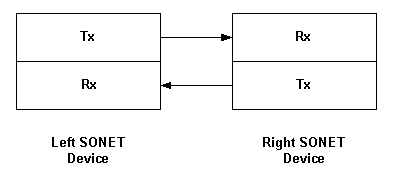

圖3-雙向1層鏈路

這里，每個單向鏈接都是同步的。

但是，兩個單向鏈接不必同時發生。換句話說，從右到左和從左到右的鏈接不需要是同步鏈接。

考慮POS接口，其中包括兩條物理子光纖。每個子行都提供一個單向鏈接。

重要的是，路由器使用內部時鐘源執行以下操作：

因此，您可以在兩個路由器的末端配置內部時鐘。 clock source命令確定僅傳輸時鐘的源。

基于SONET數據包的應用程序以及任何基于SONET的點對點配置均支持具有第3層或第4層振蕩器的內部內部時鐘設置。時鐘必須符合SONET最小時鐘（SMC）規范，該規范定義了百萬分之20（ppm）的精度。支持點對點OC-48連接的原始SONET網絡通常承載DS-3幀，并且SONET之前的準同步數字體系（PDH）網絡也使用20ppm時鐘計時。這些早期的SONET系統直接類似于今天的POS鏈接，定義了兩個路由器之間的點對點連接，這些路由器具有到網絡其余部分的異步接口。

點對點表示SONET有效負載終止于每個POS接口。然后，路由器從PPP封裝的幀內部解壓縮IP數據包，并將該數據包轉發到輸出接口，就像任何非POS接口（例如串行或以太網接口）接收到該數據包一樣。這意味著您可以為每個POS鏈路獨立計時，并且無需將路由器上的所有POS接口同步到一個公共時鐘。

映射目的類似于HDLD的幀構建POS，并使用空閑標志來填充連續數據包之間的間隙。這樣，IP凈荷速率便與SONET幀速率分開了。映射不需要非常精確的時鐘即可生成傳出的SONET幀速率，并且20ppm的時鐘精度已遠遠超過滿足要求。接收接口使用的巨大緩沖區最大程度地減少了所有抖動影響。

當時鐘準確時，至少Stratum-3多節點SONET網絡可以在每個節點上可靠地傳輸有效負載和內部定時配置。但是，思科不建議使用此配置。第4層準確的時鐘會導致指針調整率很高，這可能會導致超出服務的異步設備的抖動容限。

簡而言之，當您選擇背靠背或深色光纖POS鏈路時，請考慮以下幾點以進行時鐘設置：

何時選擇內部行

或者，您可以為時鐘源線路配置鏈路的一端。重要的是，這種配置的結果是當前使用從線路中恢復的時鐘來為本地發送的信號計時。

當派生的時鐘源高于路由器POS接口上可用的時鐘時，僅在POS鏈路的一側（和一側）配置時鐘源線。 Cisco 12000系列使用的Engine 3和Engine 4線卡的第3層時鐘源。除1xO8 SRP線卡（O8 / SRP-SR-SC-B）外，所有引擎0-2線卡均使用一個SMC源。線路內部配置的副產品是，鏈路的兩個方向都使用相同的時鐘，但這不一定是原因。

缺點在電路內部，一個方向上的時鐘命中次數導致嘗試接口從電路計時自己以傳輸錯誤，因為它當前使用“不良”信號作為其來源。兩個時序域在內部是分開的。一端的錯誤不會導致錯誤。內部計時確保了接收到的時鐘錯誤（在環路側）不會影響雙方的Tx流量。

到目前為止，討論表明POS鏈路兩端的時鐘源線配置固有地不穩定。通過使用線路之間的短路來混合兩條線路之間的線路，兩個使用從遠程終端接收的時鐘，并且兩端實際上都不提供時鐘。錯誤的配置會導致定時循環。

注意：由于內置振蕩器的問題，有限批次的GSR 1xOC12 POS線卡遇到了與時鐘相關的錯誤。振蕩器要求輸入和輸出時鐘相同。因此，正確的電路內部時鐘設置配置可以解決大多數與時鐘相關的錯誤。此問題不會影響任何其他POS線卡。

配置2：SONET云之間的連接

使用此配置，思科建議您配置雙方從線路獲得時鐘頻率。默認情況下，Cisco路由器POS接口使用線路定時。如果您之前更改過時鐘設置，請配置時鐘源行。

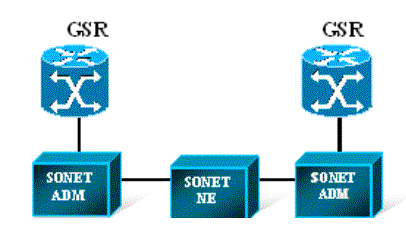

描述SONET網絡上的POS連接。

圖4-POS連接在SONET網絡上

通常，SONET云比路由器硬件提供更準確或更高級的時鐘源。在極少數情況下，POS接口會增加PSE / NSE計數器的數量，并通過行-線時序報告指針調整。此類指針調整指示供應商網絡中的時序或時鐘漂移問題。將任何此類問題報告給供應商。
