電腦主機結構示意圖

電腦主機分為多種結構組合而成，這些被稱之為硬件，硬件簡單理解為看得到摸得著的東西就是硬件，計算機硬件通常包括主板、CPU、內存、硬盤、光驅、電源、以及其他輸入輸出控制器和接口，如 USB 控制器、顯卡、網卡、聲卡等等。位于主機箱內的通常稱為內設，而位于主機箱之外的通常稱為外設（如顯示器、鍵盤、鼠標、外接硬盤、外接光驅等）。通常，主機自身（裝上軟件后）已經是一臺能夠獨立運行的計算機系統，下面U當家小編以圖解的方式來講解一下電腦主機的結構，希望對大家有所幫助！

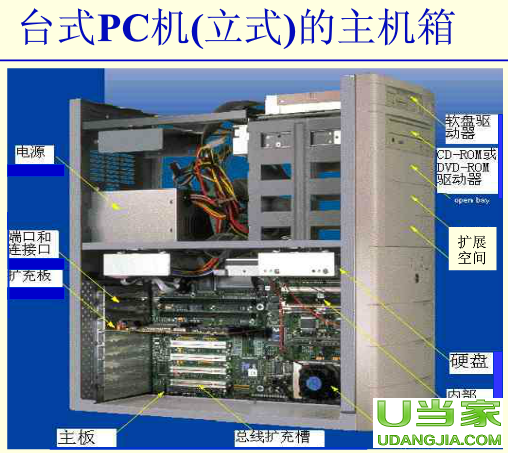

電腦主機物理組成部分示意圖


電腦主機物理組成結構示意圖

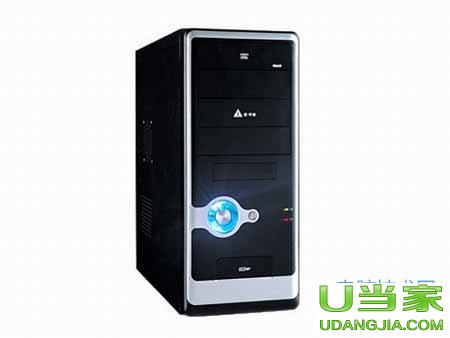

1．機箱（必備)

機箱作為電腦配件中的一部分，就是主機的外殼，它起的主要作用是放置和固定各電腦配件，起到一個承托和保護作用，此外，電腦機箱具有電磁輻射的屏蔽的重要作用，現在的高配機箱具有防輻射、防塵、加強散熱、靜音等多中功能。但由于機箱不像CPU、顯卡、主板等配件能迅速提高整機性能，所以在DIY中一直不被列為重點考慮對象。但是機箱也并不是好無作用，一些用戶買了雜牌機箱后，因為主板和機箱形成回路，導致短路，使系統變得很不穩定。

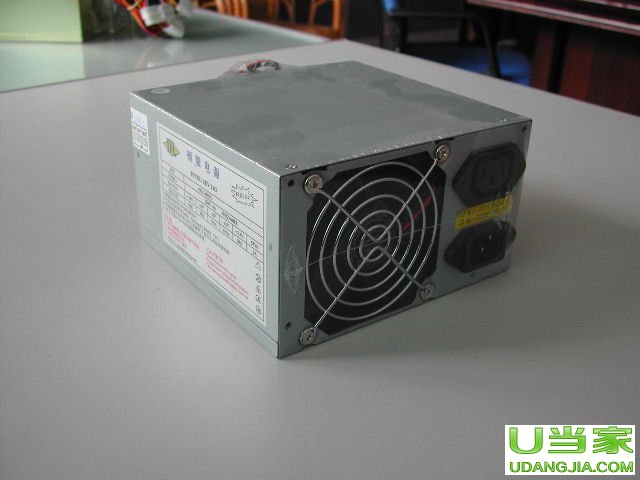

2．電源（主機供電系統，沒有電源計算機將無法工作）

計算機屬于弱電產品，也就是說部件的工作電壓比較低，一般在正負12伏以內，并且是直流電。而普通的市電為220伏（有些國家為110伏）交流電，不能直接在計算機部件上使用。因此計算機和很多家電一樣需要一個電源部分，負責將普通市電轉換為計算機可以使用的電壓，一般安裝在機箱內部。計算機的核心部件工作電壓非常低，并且由于計算機工作頻率非常高，因此對電源的要求比較高。目前計算機的電源為開關電路，將普通交流電轉為直流電，再通過斬波控制電壓，將不同的電壓分別輸出給主板、硬盤、光驅等計算機部件。

3．主板（承載和連接主機各個配件的主體）

又叫主機板(mainboard)、系統板(systemboard)或母板(motherboard)；它安裝在機箱內，是計算機最基本的也是最重要的部件之一。 主板一般為矩形電路板，上面安裝了組成計算機的主要電路系統，一般有BIOS芯片、I/O控制芯片、鍵盤和面板控制開關接口、指示燈插接件、擴充插槽、主板及插卡的直流電源供電接插件等元件。

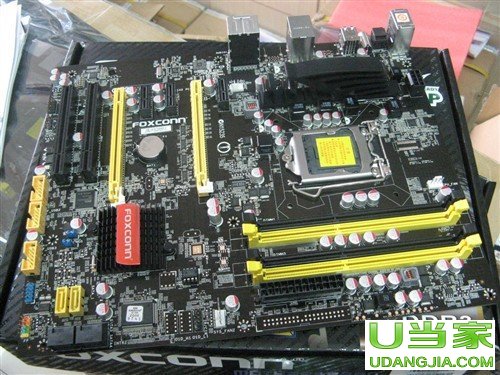

主板

4．CPU（中央處理器，計算機的大腦，負責數據運算，是計算機的核心硬件。）

中央處理器（CPU，Central Processing Unit）是一塊超大規模的集成電路，是一臺計算機的運算核心和控制核心。主要包括運算器（ALU，Arithmetic and Logic Unit）和控制器（CU，Control Unit）兩大部件。此外，還包括若干個寄存器和高速緩沖存儲器及實現它們之間聯系的數據、控制及狀態的總線。它與內部存儲器和輸入/輸出設備合稱為電子計算機三大核心部件。

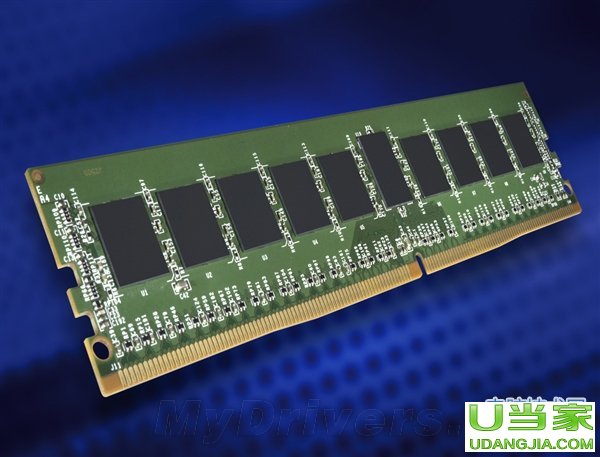

5．內存（存儲主機調用文件，不可缺少。）

內存是計算機中重要的部件之一，它是與CPU進行溝通的橋梁。計算機中所有程序的運行都是在內存中進行的，因此內存的性能對計算機的影響非常大。內存(Memory)也被稱為內存儲器，其作用是用于暫時存放CPU中的運算數據，以及與硬盤等外部存儲器交換的數據。只要計算機在運行中，CPU就會把需要運算的數據調到內存中進行運算，當運算完成后CPU再將結果傳送出來，內存的運行也決定了計算機的穩定運行。 內存是由內存芯片、電路板、金手指等部分組成的。

目前計算機內存普遍已經采用DDR3代，單條容量都在2GB以上，DDR4代內存也即將問世。

 6．硬盤（計算機數據的存儲設備，負責存放文件、音樂、視頻、文檔等等）

我們所有長期存儲的數據都存儲在硬盤上，比如電影，音樂，軟件，游戲等等，而那些計算機臨時需要的文件都在內存中，硬盤就相當于我們的倉庫，所有數據的存放都需要硬盤，硬盤也是計算機的核心硬件之一，沒有硬盤，計算機將無法工作（無盤工作站除外）。

硬盤有固態硬盤（SSD 盤，新式硬盤）、機械硬盤（HDD 傳統硬盤）、混合硬盤（HHD 一塊基于傳統機械硬盤誕生出來的新硬盤）。SSD采用閃存顆粒來存儲，HDD采用磁性碟片來存儲，混合硬盤(HHD: Hybrid Hard Disk)是把磁性硬盤和閃存集成到一起的一種硬盤。絕大多數硬盤都是固定硬盤，被永久性地密封固定在硬盤驅動器中。

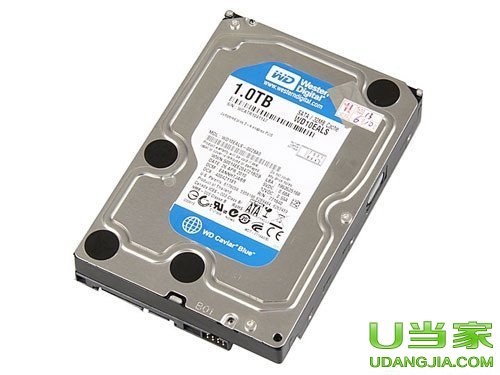

西數1TB（1024GB）硬盤

7．聲卡（主板都有集成聲卡，部分行業需要專門處理計算機音效，就需要獨立聲卡）

聲卡的基本功能是把來自話筒、磁帶、光盤的原始聲音信號加以轉換，輸出到耳機、揚聲器、擴音機、錄音機等聲響設備，或通過音樂設備數字接口(MIDI)使樂器發出美妙的聲音。

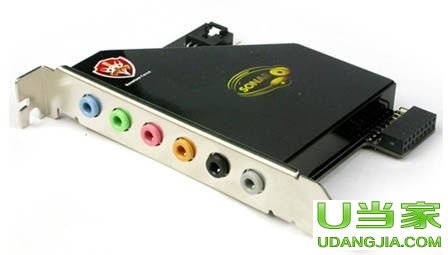

獨立的聲卡

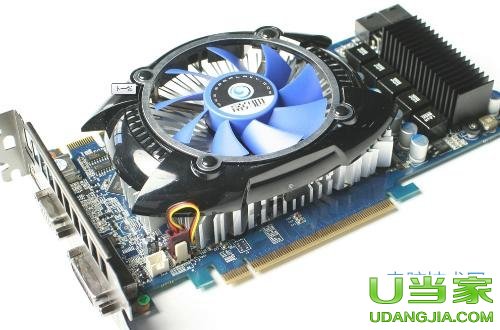

8．顯卡（計算機最重要的硬件之一，承擔著圖像的處理作用）

顯卡全稱顯示接口卡（Video card，Graphics card），又稱為顯示適配器（Video adapter），顯示器配置卡簡稱為顯卡，是個人電腦最基本組成部分之一。顯卡的用途是將計算機系統所需要的顯示信息進行轉換驅動，并向顯示器提供行掃描信號，控制顯示器的正確顯示，是連接顯示器和個人電腦主板的重要元件，是“人機對話”的重要設備之一。

沒有顯卡（沒有獨立顯卡也沒有核心顯卡），計算機將無法啟動，目前大多數平臺都有集成顯卡，而集顯又多用在移動平臺（筆記本）。

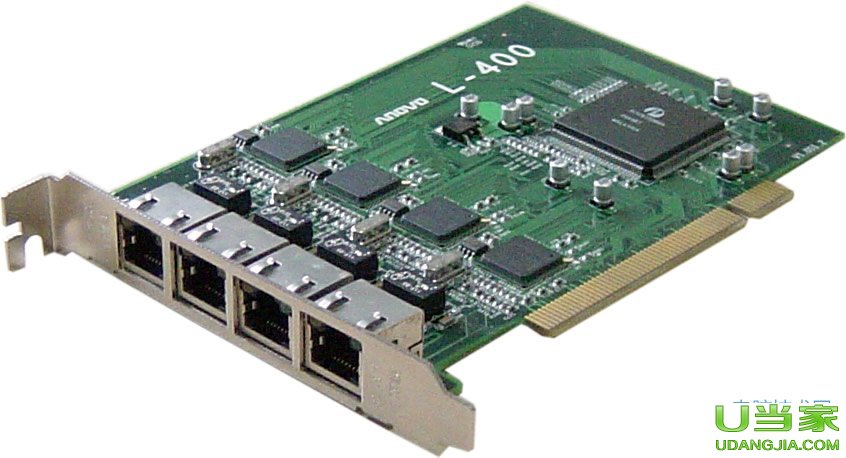

9．網卡（聯網設備，沒有網卡將無法和其他計算機聯機）

計算機與外界局域網的連接是通過主機箱內插入一塊網絡接口板（或者是在筆記本電腦中插入一塊PCMCIA卡），但是現在絕大多數主板都有集成網卡設備，也就是我們插網線的地方。網絡接口板又稱為通信適配器或網絡適配器（Win7系統就能見到這個詞語）（network adapter）或網絡接口卡NIC（Network Interface Card），但是現在更多的人愿意使用更為簡單的名稱“網卡”。

網卡也分為集成網卡和獨立網卡，按速率來也分為百兆網卡（100Mbps）、千兆網卡(1,000Mbps)、萬兆網卡(10,000Mbps)。

10．光驅（光驅用來讀取CD，VCD和DVD光碟）

 光驅用來讀寫CD、VCD等等光盤內容，也是臺式機和筆記本電腦里比較常見的一個部件。

11．軟驅（早期計算機都有軟驅，現在已經徹底淘汰）

軟盤驅動器就是我們平常所說的軟驅，英文名稱叫做“floppy disk drive”，它是讀取3.5英寸或5.25英寸軟盤的設備�，F今最常用的是3.5英寸的軟驅，可以讀寫1.44MB的3.5英寸軟盤,5.25英寸的軟盤已經淘汰，很少會見到。

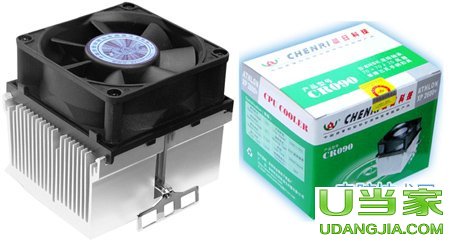

12．散熱系統（如CPU風扇、機箱散熱器）

散熱其系統主要是對電腦的一些高溫部件進行降溫，如CPU、顯卡、電源等，這些硬件在工作時會產生高達幾百攝氏度的高溫，如果溫度過高，計算機將無法正常工作，出現死機、藍屏等故障。
